Описание

Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт

FPGA макетная плата разработана для серии ALTERA Cyclone III, оснащена EP3C5 бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт

Обзор

OpenEP3C5-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP3C5.

OpenEP3C5-C поддерживает дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA Cyclone III FPGA. OpenEP3C5-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнской доске

Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт

FPGA CPLD разъем основной платы:Для легкого подключения картон для изготовления гильз, который интегрирует чип FPGA CPLD на бортовой Интерфейс 8I/Os_1,Для соединительных досок/модулей Интерфейс 8I/Os_2,Для соединительных досок/модулей Интерфейс 8I/Os_3,Для соединительных досок/модулей Интерфейс 8I/Os_4,Для соединительных досок/модулей Интерфейс 16I/Os_1,Для соединительных досок/модулей Интерфейс 16I/Os_2,Для соединительных досок/модулей 32I/Os_1 интерфейс,Для соединительных досок/модулей 32I/Os_2 интерфейс,Для соединительных досок/модулей

Все интерфейсы ввода/вывода выше:

Может быть смоделирован как USART, I2C, SPI, PS/2 и т. д. Возможность вождения устройств, таких как FRAM, FLASH, USB, Ethernet и т. д.
FPGA дополнительные разъемы Булавки FPGA доступны на дополнительные разъемы Для подключения платы аксессуаров SDRAM ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковкам), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Зуммер Джойстик:Пять положений Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Зуммер джемпер Джойстик джемпер Одно-провода соединительные

Для перемычек 16-18:

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

DVK601 поддерживает широкий спектр различных картон для изготовления гильз, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E, «(4) 8I/Os_3» и «(5) 8I/Os_4» не подключены.

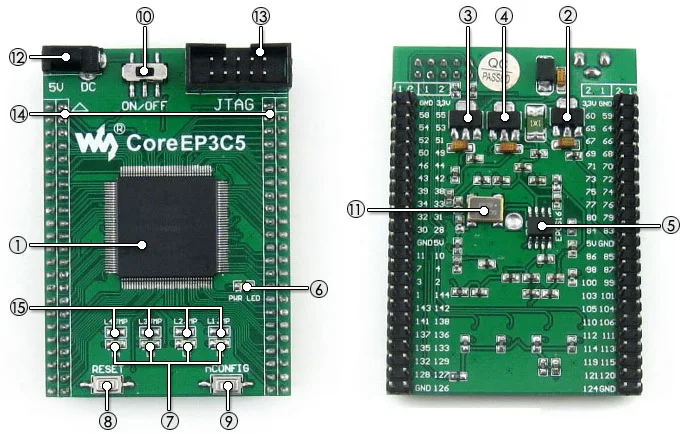

Что на CoreEP3C5

Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт

EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15 ~ 3,465 в Посылка:QFP144 Ввода/вывода:82 LEs:5 K Оперативная память:414kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса NCONFIG кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Светодиодный Джемперы,Короткие Джемперы для вождения светодиодов

Фото

Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
OpenEP3C5-C макетная плата

OpenEP3C5-C макетная плата
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
OpenEP3C5-C макетная плата
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Материнская плата печатная плата для DVK601
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
FPGA основной плате CoreEP3C5
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
FPGA основной плате CoreEP3C5

Подключение к различные периферийные устройства
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к 3,2 дюймовому сенсорному ЖК-дисплею

Подключение к LCD12864
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к LCD1602
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к RS232 доска
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к RS485 доска
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к USB плата UART
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к 8 сегментный светодиодный плате
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к 8 кнопочным кнопкам

Подключение к 5 IO клавиатуры
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к 4x4 клавиатуры
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к плата eeprom
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Несколько периферийных устройств, подключенных к одному интерфейсу
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к плата DataFlash
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к плата Ethernet
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к usb-плате CY7C68013A
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к NRF24L01 RF Board
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к плата запоминающего устройства Micro SD доска

Подключение к плате VGA PS2
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к SDRAM доска
Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
Подключение к SDRAM доска

Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP3C5-C не интегрирует любую функцию программирования/отладки, требуется программист/дебюгер.

Примеры

OpenEP3C5-C FPGA development board поставляется с различными кодами для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройствоОписание продукта:ИнтерфейсVerilogVHDLNIOS II C
S29GL128PNorFLASH32I/Os Y
AT24CXXEEPROMI2C√√√
FM24CXXФрамI2C√√√
AT45DBXXDATAFLASHSPI √
SD картаФлэш-памятьSPI √
H57V1262GTRSDRAM (синхронное динамическое ОЗУ)Параллельный √
PCF8563РТКI2C √
DS18B20Температура датчик1-проводной√√√
SP3232Последовательной связиUART√√√
SP3485Последовательной связиUART√√√
PL2303USB UARTUART√√√
FT245Usb-fifoПараллельный √
CY7C68013AUSB устройствоВвода/вывода√
ENC28J60Ethernet controllerSPI √
ЗуммерЗвуковое устройство1I/O (PWM)√√√
PS/2 клавиатурыВход устройстваPS/2√√
Одной кнопкиВход устройства----√√√
4x4 клавиатурыВход устройства8I/Os√√√
ДжойстикВход устройства5I/Os√√√
СветодиодныйДисплей устройства----√√√
8 сегментный светодиодныйДисплей устройства13I/Os√√√
Монитор с видеографической матрицейДисплей устройстваVGA√√
Персонаж ЖК-дисплейДисплей устройства11I/Os√√
Графический ЖК-дисплейДисплей устройства11I/Os√
3,2 дюймовый многоцветный ЖК + сенсорный экранУстройство дисплея + Входное устройство32I/Os √

Отладки/программирования Интерфейс

OpenEP3C5-C FPGA development board интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-кодНазвание сигналаОписание продукта:
1TCKЧасы сигнала
2GNDЗаземления сигнала
3TDOДанных от устройства
4VCC (многоцел)Цель блок питания
5TMSДжтаг государственного управления машиной
6NCБез подключения
7NCБез подключения
8NCБез подключения
9TDIДанные устройства
10GNDЗаземления сигнала

Джтаг заголовок

Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт

Развития ресурсы

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. д.) Код демонстрационной версии (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. д.)

Посылка содержит

OpenEP3C5-C макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1
1 Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
2 Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
3 Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт
4 Altera плата ядра Cyclone EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата = OpenEP3C5-C стандарт

Характеристики

Тип демоплаты
Рука
Номер модели
OpenEP3C5-C Standard
Бренд
Waveshare
Category
ALTERA FPGA Development Board
For use with
OpenEP3C5 Development & Evaluation
Onboard FPGA
EP3C5E144C8N (ALTERA Cyclone III)
Feature
Open & Modular design, features various communication interfaces
Onboard devices
1 x EP3C5E144C8N, 4 x LED, 1 x User key, 1 x Joystick, 1 x Buzzer
Communication interfaces
3 x LCD, 2 x 8I/Os, 2 x 16I/Os, 3 x 32I/Os
Demo Board Type
